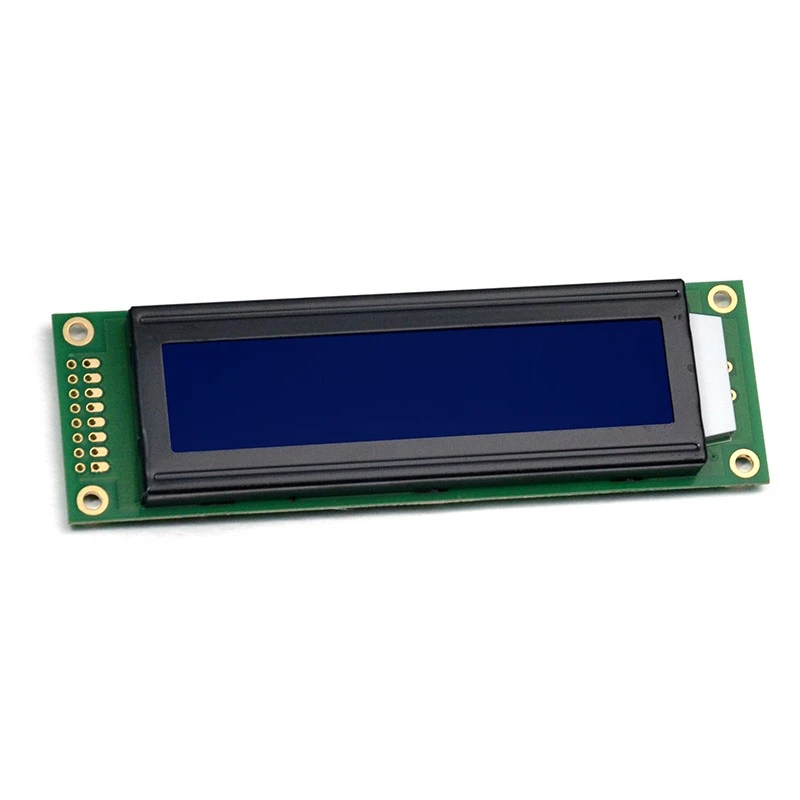

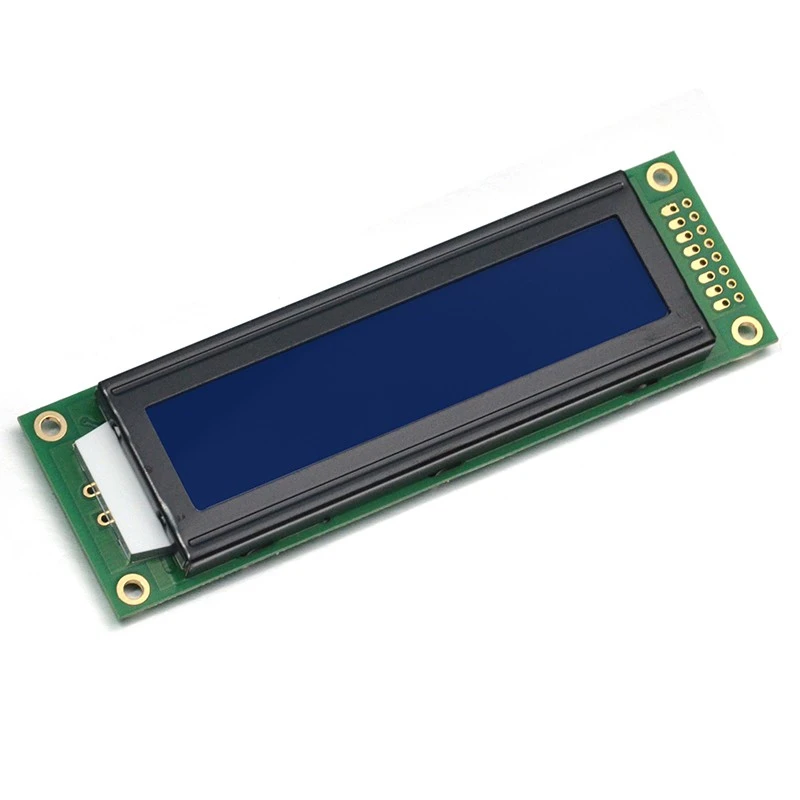

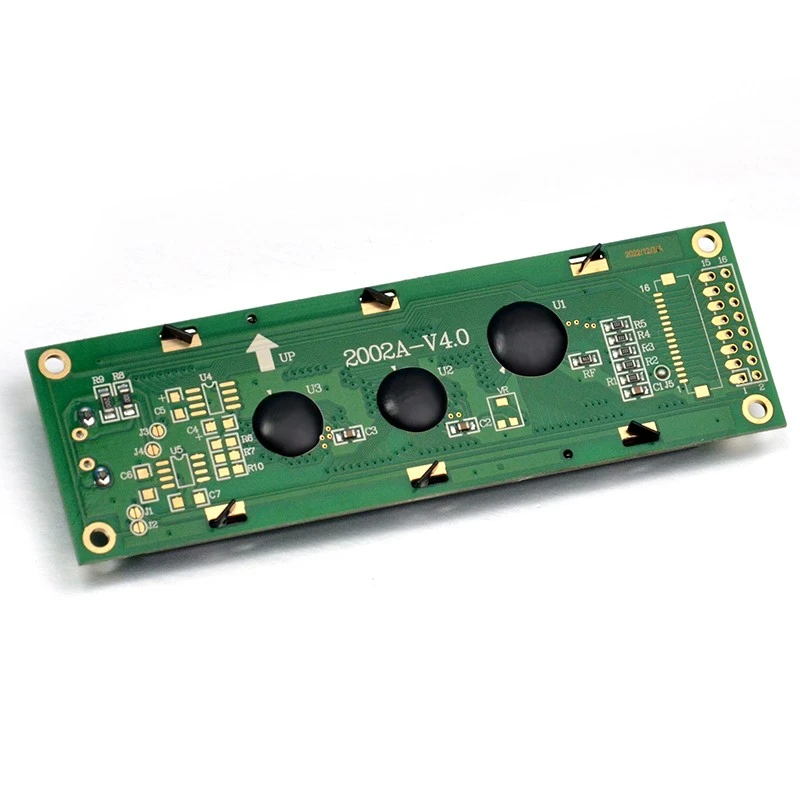

20x2 LCD zaslon LCD modul je običajni zaslonski modul s tekočimi kristali, ki se običajno uporablja kot prikazovalna naprava v elektronskih izdelkih.
1. izdelek Uvod
"2002" v njegovem imenu se nanaša na njegovo ločljivost slikovnih pik 20 stolpcev × 2 vrstici. 2002A LCM se pogosto uporablja v različnih potrošniških elektronskih izdelkih in vgrajenih sistemih, kot so elektronski merilniki krvnega tlaka, termometri, elektronske ure itd., in je priljubljen zaradi svoje preprostosti, zanesljivosti in zmernih stroškov.
2.Značilnost izdelka
Enostavno upravljanje:običajno krmiljen prek preprostega serijskega ali vzporednega vmesnika.

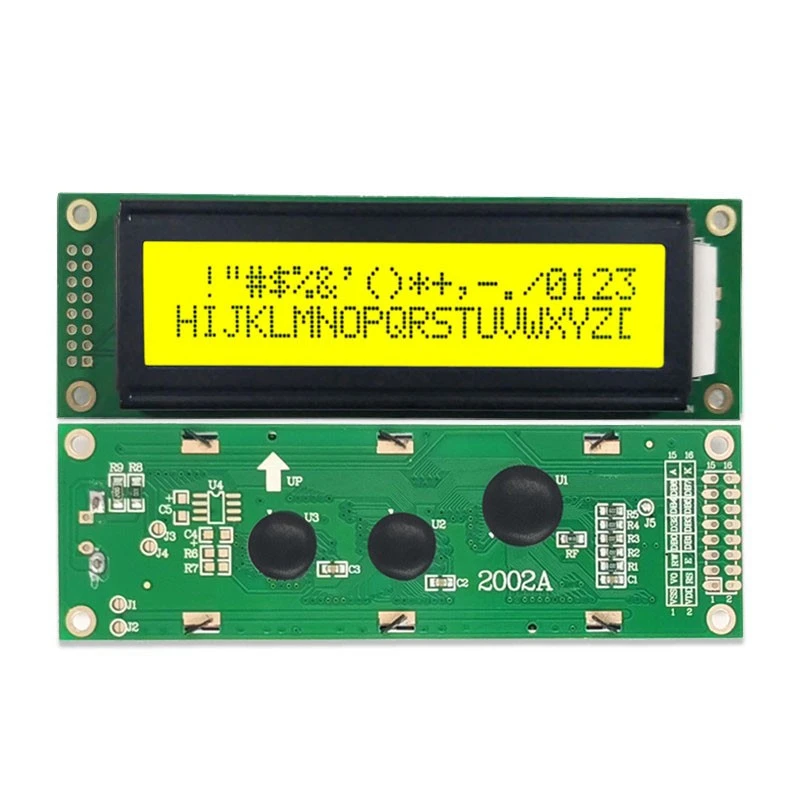

2 vrstici in 20 stolpcev znakov, jedrnato in jasno; 20 stolpcev znakov na vrstico, ki lahko prikažejo preprosto besedilo in ikone.
Z uporabo tehnologije LCD je učinek prikaza jasen; lahko berljiv
Nizka poraba energije, dolga življenjska doba; nizka poraba energije, varčevanje z energijo in varstvo okolja; visoka stabilnost;
Kompaktna velikost, primerna za uporabo v omejenem prostoru.
Zmerna velikost, primerna za različne naprave. Omejena prikazna vsebina
Ni primeren za kompleksne grafične ali animacijske prikaze.
Omejen kontrast in kot gledanja.
LCD ZASLON 2002 je običajno povezan z glavno nadzorno ploščo prek krmilnika za sprejem podatkov za prikaz. Uporabniki lahko nadzirajo vsebino in slog prikaza s programiranjem, da zadovoljijo različne potrebe.
Električna povezava:priključite napajanje in krmilne signale.
Nadzorni vmesnik:po potrebi izberite serijski ali vzporedni vmesnik in pošljite prikazno vsebino prek krmilnih signalov.
Nadzor programske opreme:pisanje nadzornih programov prek mikrokontrolerjev ali mikroračunalnikov z enim čipom za upravljanje vsebine zaslona in posodobitev.
4. Uporaba izdelka
Elektronski instrumenti:kot so elektronski merilniki krvnega tlaka, termometri itd.
Zabavna elektronika:kot so elektronske ure, časovniki itd.
Industrijski nadzor:kot naprava za prikaz nadzorne plošče.
Vgrajeni sistemi:uporablja se v različnih vgrajenih industrijskih nadzornih ploščah; prodajni avtomati; nadzorne plošče pametnega doma; medicinska oprema itd.
Izogibajte se dolgotrajnim visokim temperaturam;
Preprečite vlago in pritisk;
Izogibajte se močnim vibracijam;
Pravilno priključite napajalni in podatkovni kabel.
6.parameter izdelka (specifikacija)
|

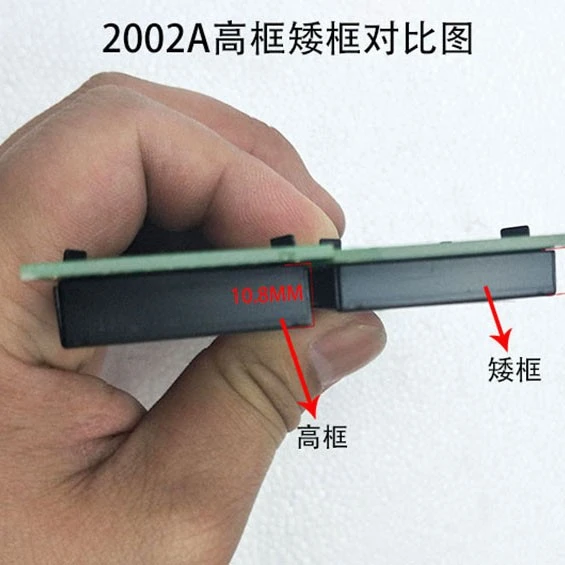

Velikost modula: 116X36X 13,4/10,9) mm |
Vidna površina zaslona: 83 X 18,4 mm |
|
Vrsta LCD-ja: STN/POZITIVNI/TRANSFLEKTIVNI |
Vidni kot: 6 ur |
|
Gonilnik IC: SPLC780D ALI enakovreden |
Tip gonilnika za osvetlitev ozadja: napajanje/3,3 V/5.0VBELE |
|
DC v DC vezje: vgrajeno |
Teža: TBD |
|
PIN |
SIMBOL |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
