1. izdelek Uvod
1602 LCD je običajni LCD modul, ki se pogosto uporablja v različnih elektronskih napravah in vgrajenih sistemih. Njegovo ime "1602" pomeni, da lahko zaslon prikaže 16 stolpcev in 2 vrstici znakov. 1602 LCD modul se pogosto uporablja v različnih elektronskih napravah in vgrajenih sistemih zaradi svojih preprostih, praktičnih, stabilnih in zanesljivih lastnosti.
2.Značilnost izdelka
Nizka poraba energije:Zaslon 1602Cob uporablja tehnologijo zaslona s tekočimi kristali, nizko porabo energije, primerno za dolgotrajno delovanje elektronske opreme.
Prikaz znakov:primeren za prikaz besedilnih informacij v fiksni obliki, kot so številke, črke, simboli itd., z jasnim prikazom.
Preprost nadzor:krmiljenje z uporabo standardnega vzporednega ali serijskega vmesnika, enostavno povezovanje z različnimi mikrokontrolerji in vgrajenimi sistemi.
Stabilen in zanesljiv:enostavna struktura, stabilna in zanesljiva, primerna za dolgoročne zahteve delovanja v industrijskih okoljih.
Relativno nizka cena, visoka stroškovna učinkovitost. Vendar pa lahko prikaže le omejeno število znakov in vrstic, kar ni primerno za kompleksne grafične prikaze.
1602LCM se pogosto uporablja na naslednjih področjih:
Potrošniški elektronski izdelki:kot so kalkulatorji, elektronske ure in druge majhne elektronske naprave.
Industrijski nadzor:uporablja se za prikaz stanja in operacijski vmesnik različnih industrijskih instrumentov in opreme.
Vgrajen sistem:kot modul za prikaz informacij na vgrajeni razvojni platformi, ki se uporablja za prikaz stanja sistema, informacije o odpravljanju napak itd.
4.Zahteve
Da bi zagotovili normalno delovanje in optimalen učinek prikaza LCD zaslona 1602, morate biti pozorni na naslednje zahteve uporabe:
Napajalna napetost:Odvisno od določenega modela je običajno 3,3 V ali 5 V, pri čemer je treba zagotoviti, da se ujema z nivojem krmilnika.
Nadzorni vmesnik:Potrdite uporabljeni nadzorni vmesnik, kot je vzporedni vmesnik (običajno zahteva več kontrolnih zatičev) ali serijski vmesnik (prihrani krmilne zatiče, vendar počasneje).
Okoljski pogoji:Izogibajte se dolgotrajni izpostavljenosti visoki temperaturi, visoki vlažnosti in prašnemu okolju, da ne bi vplivali na učinek in življenjsko dobo zaslona LCD.
5.parameter izdelka (specifikacija)
|
Velikost modula: 58..5X32.5X13.3mm |
Vidna površina zaslona: 38 X 16 mm |
|
Vrsta LCD-ja: STN/POZITIVNI/TRANSFLEKTIVNI |
Vidni kot: 6 ur |
|
Gonilnik IC: ST7920 ALI enakovreden |
Vrsta gonilnika za osvetlitev ozadja: moč/3,1 V/HITE |
|
DC v DC vezje: vgrajeno |
Teža: TBD |
|
PIN |
SIMBOL |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
Storitev za stranke
Profil podjetja

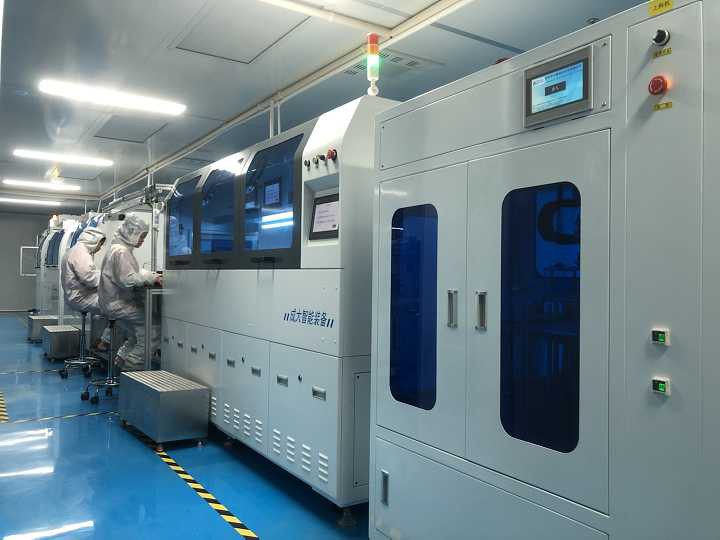

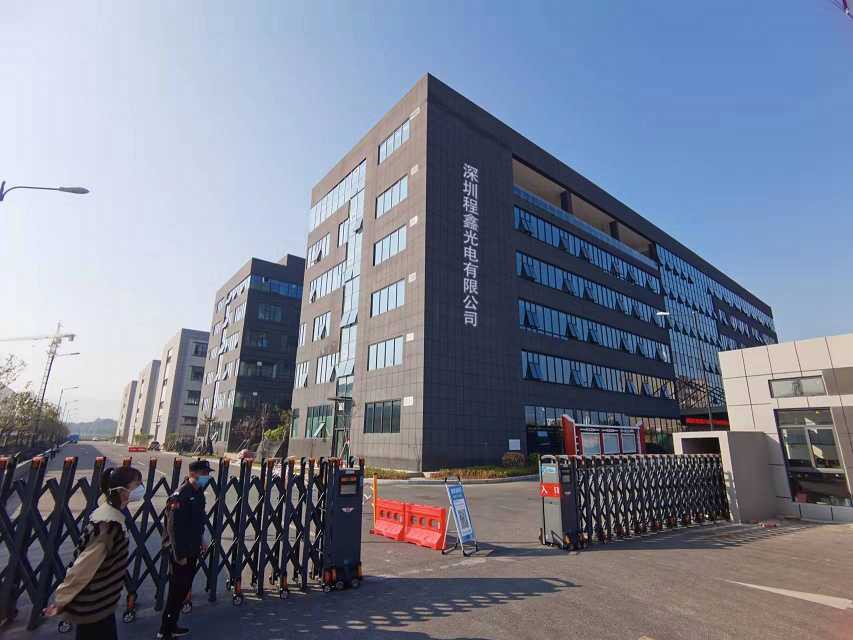

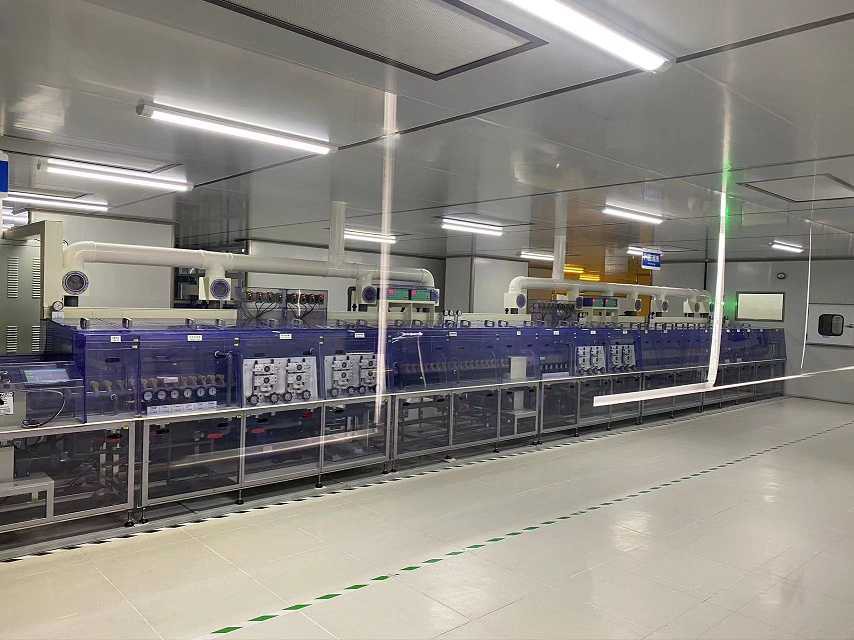

Cheng Xin Optoelectronics LTD je bilo ustanovljeno leta 2014 in se nahaja v Shenzhenu na Kitajskem, v ospredju reform in odpiranja. Leta 2020 je celinska vlada investirala v izgradnjo nove proizvodne linije LCD v Huaihua, Hunan. Glavni proizvodi podjetja so segmentni kodni zaslon TN /HTN /STN /FSTN, LED osvetlitev ozadja, COG rešetkasti LCD modul, COB standardni modul, OLED standardni zaslon in barvni zaslon TFT. Podjetje ima 2 proizvodni liniji za segmentne kodne zaslone, 4 proizvodne linije za osvetlitev ozadja, 5 linij za vezavo FOG in 10 proizvodnih linij za montažo. Tovarniški zgradbi v Shenzhenu in Hunanu imata proizvodno površino 10 000 kvadratnih metrov in 500 zaposlenih. Poslovna filozofija podjetja 'ustvari vrednost za stranke'.
